鋼結構加固設計知識分享

鋼結構加固是對穩定性不夠或產權年限人規定提升 靠譜度的鋼結構、構件以及有關一部分采用提高、部分拆換或調節其內功等對策，使其具備現行標準設計規范及產權年限人所規定的安全系數、適用范圍和使用性能。

　　《鋼結構加固設計規范》（GB51367-2019）于2019年11月22日公布，自2020年6月1日起執行。文中融合新的鋼結構加固規范，詳細介紹一些鋼結構加固專業知識，存在的不足熱烈歡迎糾正。 鋼結構加固步驟

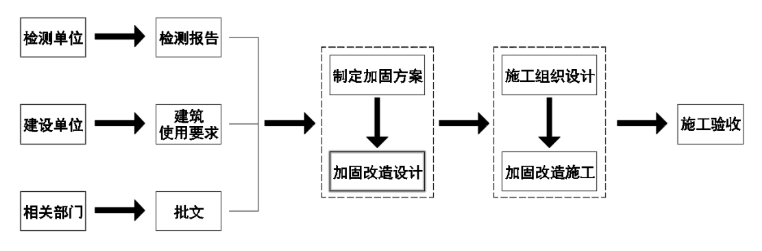

　　加固更新改造設計方案的基本上步驟詳細下面的圖：

　　加固前，應依據建(構)筑物的類型，各自按現行標準國家行業標準《工業建筑可靠性鑒定標準》GB 50144和《民用建筑可靠性鑒定標準》GB 50292開展檢驗或評定。當與抗震等級加固融合完成時，還應 開展抗震等級工作能力評定。依據檢驗評定結果出示新項目的檢驗鑒定報告。

　　結構加固后的使用年限，應由產權年限人與設計方案企業共同商定。當結構的加固原材料中應用結構膠黏劑或別的高聚物成份時，其結構加固后的使用年限宜按30年考慮到，如需結構加固后的使用年限為50年時，其所應用的膠和高聚物的粘結力能，應根據耐長期性地應力功效工作能力的檢測。

　　鋼結構的加固可分成立即加固與間接性加固兩大類，設計方案時，可依據具體標準和應用規定挑選適合的加固方式及相互配合應用的技術性。立即加固宜依據工程項目的具體情況采用擴大橫截面加固法、黏貼厚鋼板加固法和組成加固法。間接性加固宜依據工程項目的具體情況采用更改結構管理體系加固法、預應力鋼筋加固法。結構加固的聯接方式宜采用焊接聯接、磨擦型高強螺栓聯接，也可以采用焊接與磨擦型高強螺栓的混和聯接等。

結構加固設計方案可采用線延展性統計分析方法測算結構的功效效用，并應合乎現行標準國家行業標準《鋼結構設計規范》GB 50017的 相關要求。結構的加固設計方案，應與具體工程施工方式緊密聯系，采取措施對策，確保增加構件及構件與原結構聯接靠譜，增加橫截面與原橫截面融合堅固，產生總體一同工作中，并不解決未加固一部分，及其有關的結構、構件和地基與基礎導致不好的危害。

　　鋼結構加固原材料

　?。?）原結構、構件原材料的原材料抗壓強度

　　當結構穩定性評定覺得原設計方案文檔合理，且未發覺結構構件或聯接的特性有顯著衰退時，可采用原設計方案值。當結構穩定性評定覺得應再次開展當場檢驗時，應采用檢驗結果確定的屈服強度或標準屈服極限開展明確，當按當場檢驗的屈服強度確定值fy明確時，其抗壓強度設計方案值f應選fy與γR的比率，抵抗力分項目指數γR應選為1.2。

　　受有液相浸蝕的鋼結構原構件，當其橫截面總面積損害超過25%或其零件剩下薄厚低于5毫米時，其檢算時的螺栓強度設計方案值，還應 依據腐蝕等級乘于0.8~1.0抗壓強度減少指數。

　?。?）加固用不銹鋼板材及焊材

　　加固件的鋼材型號應與原構件的鋼材型號同樣或非常，延展性、塑性變形及電焊焊接特性理應能與原構件不銹鋼板材相符合。結構加固用建筑鋼筋的種類宜采用HRB400級或HPB300級建筑鋼筋，其品質和特性應合乎有關我國標。結構加固用焊材的品質和特性應合乎有關國家行業標準。

　　（3）結構膠黏劑

　　鋼結構加固用的結構膠黏劑，應采用以鋼為板材的結構膠，禁止采用以不飽和脂肪聚醋或丙烯酸樹脂為主導成份的膠黏劑。當應用自然環境為常溫下時，應采用I類AAA級或AA級常溫下結構膠; 當應用自然環境有高溫時，應采用II類或III類耐高溫結構膠。

　　常見加固方式

　　（1） 擴大橫截面法

　　擴大橫截面法加固可采用電焊焊接聯接、螺釘連接、鉚接和黏貼厚鋼板等方法。負載情況下，鋼構件的電焊焊接加固，應依據原構件的應用標準，校對其較大 為名地應力σ0Max不可超出應力比限制值要求，不然應采用別的擴大橫截面的方式開展加固。

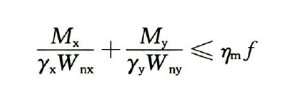

　　加固后構件需達到現行標準設計規范的安全系數、適用范圍及使用性能。以受彎構件為例子，平面圖內受彎的加固構件，抗拉強度應達到下列公式計算：

　　在其中f為不銹鋼板材的抗拉強度設計方案值(MPa)，取橫截面中最少抗壓強度等級不銹鋼板材的抗拉強度設計方案值；

　　ηm為彎構件加固抗壓強度修正系數，對兩側加固按住表賦值，對一側加固按住表0.9倍賦值。

　　主平面內受彎的加固構件，其總體可靠性的檢算應合乎現行標準國家行業標準《鋼結構設計規范》GB 50017的要求，平穩指數應按加固后橫截面測算，但檢算時，應將不銹鋼板材抗拉強度設計方案值f 改取為不銹鋼板材計算抗壓強度設計方案值f’，并應乘于抗壓強度折減指數ηm。

　　鋼結構受彎構件加固后的總撓度值不可超出現行標準國家行業標準《鋼結構設計規范》GB 50017要求的限制值。加固后受彎構件的總撓度值ωT應包含加固前負荷下的原始撓度值ω0，電焊焊接時易加溫、干固造成的電焊焊接殘留撓度值ωw及焊后增加載荷下的撓度值增加量Δω。

　?。?）黏貼厚鋼板加固法

　　黏貼厚鋼板加固法可用以鋼結構受彎、受拉、受剪實腹式構件的加固及其受力構件的加固。用本方式加固的鋼結構，其長期性應用的工作溫度不可高過60℃；處在高溫、高低溫、物質腐蝕、放射性等獨特自然環境的鋼結構采用本方式加固時，除應按我國現行標準相關規范的要求采取有效的防護措施外，還應 采用耐環境要素功效的膠黏劑，并應按專業的加工工藝規定開展黏貼。

　　受彎構件采用粘鋼加固后，其受彎承載能力及其受剪承載能力的提升 力度，均不可超出30%。

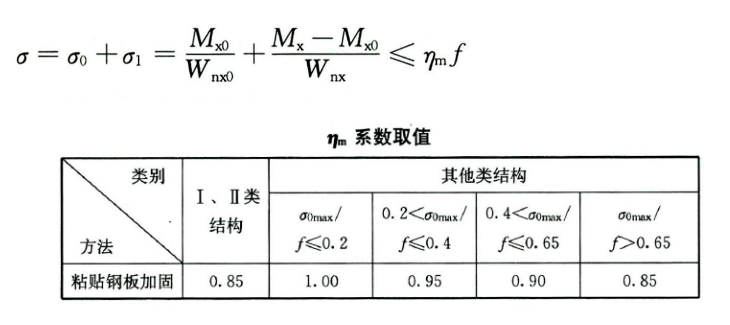

　　受彎承載能力的加固測算，應考慮到不可以卸載掉的載荷造成的原構件地應力σ0的危害，并讓人對于不一樣應用標準類型構件的抗壓強度修正系數ηm，其計算方法以下：

　　受彎構件的梁端上粘鋼開展受剪加固時，針對承擔基樁載荷的構件應合乎以下要求：

　　在其中fv為測算位置原不銹鋼板材的抗拉強度設計方案值，ηv受彎構件梁端粘鋼加固抗壓強度修正系數，針對I、II類結構取名為0.80，對別的類結構取名為0.85。

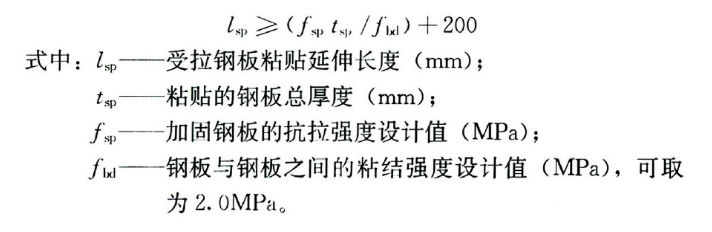

　　對受彎構件正彎距區的正橫截面加固，其受牛肉拉面沿徑向黏貼的厚鋼板的斷開部位，需從其抗壓強度靈活運用的橫截面算起，且黏貼拓寬長短的賦值應合乎下式要求:

　　總結

　　鋼結構加固設計室遭遇的不確定因素遠比新創建工程項目多而繁雜，必須設計方案工作人員依據權威專家鑒定結論、有關規范標準及小區業主規定綜合性考慮。
