上海某小區梁上開孔碳纖維加固設計

一.項目概況：

由于裝修單位野蠻施工，未經原設計許可，擅自對原梁打孔穿管道，造成原梁承載力下降，不能滿足原設計要求。

項目名稱：上海某小區梁上開孔碳纖維加固設計；

規模(m2)：一百多；

結構類型：框架結構；

加固原因：梁上開孔；

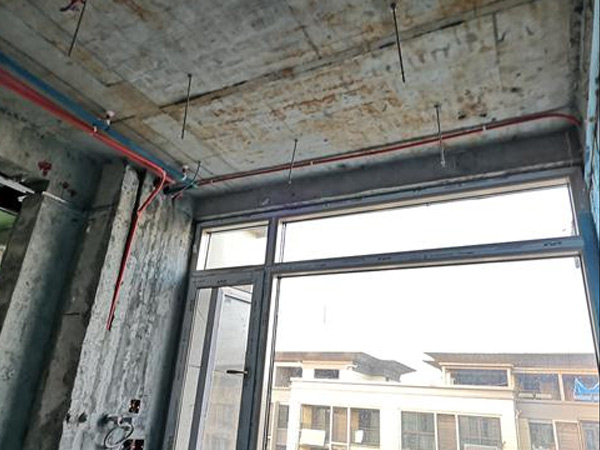

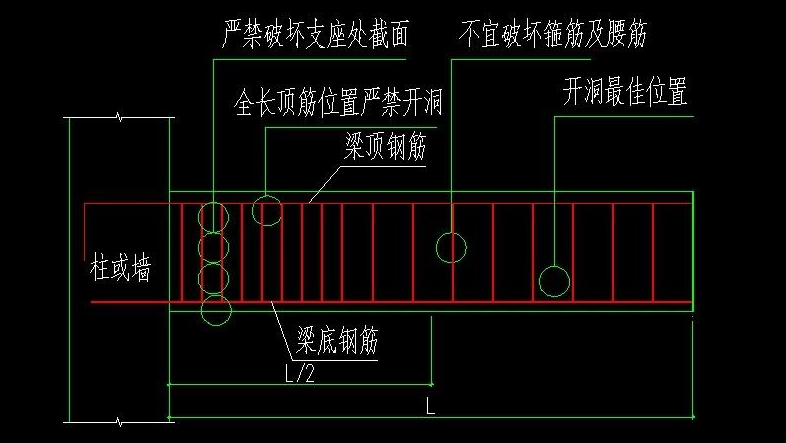

梁上開孔錯誤示例圖如下：

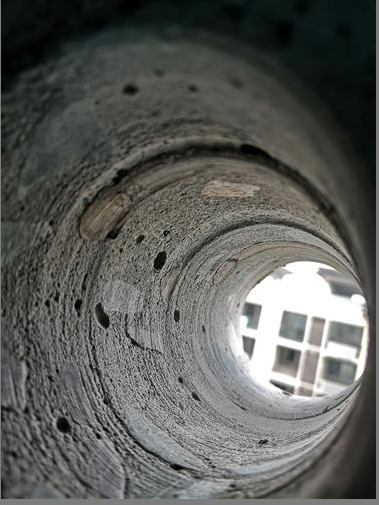

梁開洞位置如下圖：

　　二.加固流程：

1.先根據梁上開孔的孔徑及位置，分析切斷原梁縱筋或箍筋的面積，再進行補強計算，最后繪制加固設計圖紙。

　　2.搭設腳手架。

　　3.先鑿除梁擬加固區域粉刷層，并打磨平整。

　　4.按設計要求畫出粘貼碳纖維的位置及寬度。

　　5.刷碳纖維膠。

　　6.粘貼碳纖維U形箍及壓條。

　　7.碳纖維上撒一些沙子，最后重新粉刷。

　　三.加固方式：

　　碳纖維加固。

　　四.加固所用材料：

　　碳纖維
